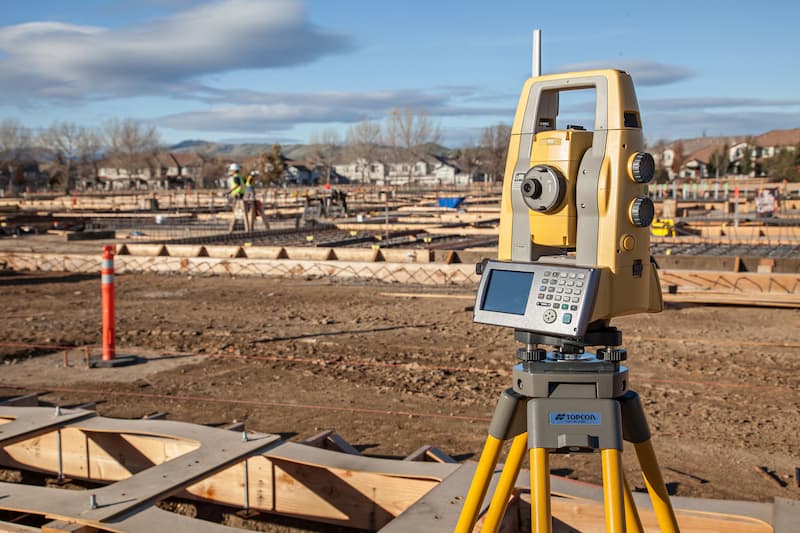

توتال استیشن چیست؟

توتال استیشن (به انگلیسی: total station) یا TST یک دستگاه نوری است که در نقشه برداری مدرن برای برداشت جزییات، پیاده کردن دقیق عوارض بر روی زمین، نقشه برداری صنعتی، مشاهدات محل وقوع حادثه توسط اداره پلیس، بازجویان محل جنایت، کسانی که به طور آزاد صحنه جنایت را باسازی می کنند و شرکت های بیمه مورد استفاده قرار می گیرد. توتال استیشن ترکیبی از تئودولیت الکترونیکی (transit)، فاصله یاب الکترونیکی (EDM) و نرم افزار قابل اجرا در یک کامپیوتر خارجی است.

TST = Total Station Theodolite

EDM = Electronic Distance Measurement

یک شخص می تواند توسط توتال استیشن زوایا و فواصل بین محل دستگاه و نقاطی که باید برداشت شوند را تعیین کند. به کمک روش مثلث بندی، زوایا و فواصل می توانند برای محاسبه مختصات موقعیت های حقیقی (X،Y،Z مسطحاتی و ارتفاعی) نقاط برداشت شده و یا موقعیت دستگاه از نقاط مشخص، در حالت مطلق مورد استفاده قرار گیرند. داده ها می توانند از توتال به کامپیوتر انتقال داده شوند و نرم افزار کاربردی، نقشه محل نقشه برداری شده را ترسیم می کند.

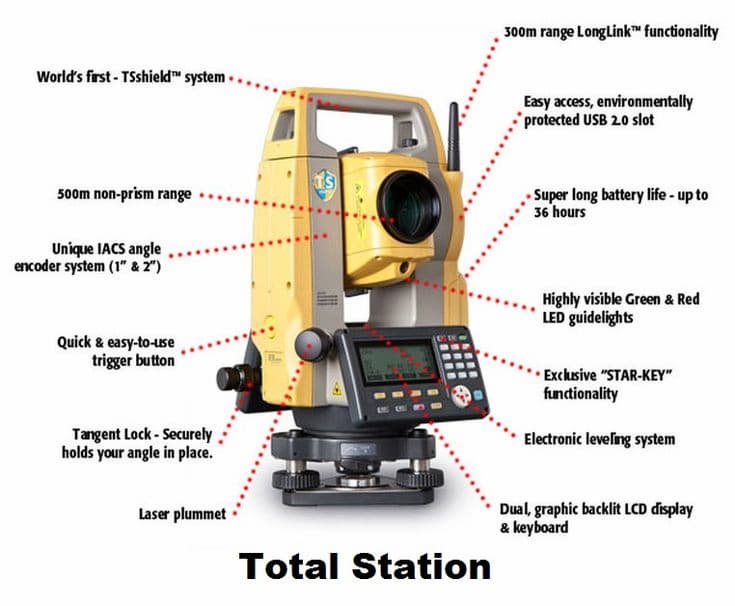

اجزای اصلی و عملکرد توتال استیشن

توتال استیشن (Total Station) یک دستگاه نوری-الکترونیکی پیشرفته است که در نقشه‌برداری مدرن و پروژه‌های عمرانی کاربرد گسترده‌ای دارد. این دستگاه ترکیبی از تئودولیت الکترونیکی، فاصله‌یاب الکترونیکی (EDM) و نرم‌افزار پردازش داده است که امکان اندازه‌گیری دقیق زوایا، فواصل و مختصات نقاط را فراهم می‌کند. توتال استیشن‌ها برای برداشت جزئیات، پیاده‌سازی نقاط و عوارض، نقشه‌برداری صنعتی، کنترل کیفیت سازه‌ها و حتی بازسازی صحنه‌های جرم توسط پلیس و شرکت‌های بیمه استفاده می‌شوند.

توتال استیشن از سه بخش اصلی تشکیل شده است:

تئودولیت الکترونیکی: برای اندازه‌گیری زوایای افقی و قائم با دقت بالا (تا 0.5 ثانیه کمانی در مدل‌های پیشرفته).
فاصله‌یاب الکترونیکی (EDM): با استفاده از سیگنال‌های مادون قرمز یا لیزر، فواصل را با دقت میلی‌متری (1/10 میلی‌متر) اندازه‌گیری می‌کند.
نرم‌افزار داخلی یا خارجی: داده‌های جمع‌آوری‌شده را پردازش کرده و مختصات نقاط را محاسبه می‌کند.
برخی مدل‌های مدرن توتال استیشن رباتیک هستند و امکان کنترل از راه دور را فراهم می‌کنند، که نیاز به اپراتور نگهدارنده منشور را حذف کرده و کارایی را افزایش می‌دهد. همچنین، ترکیب GPS در برخی مدل‌ها، دقت در محور عمودی و عدم نیاز به دید مستقیم بین نقاط را بهبود می‌بخشد.

کاربردهای توتال استیشن

نقشه‌برداری زمینی: برداشت توپوگرافی و جزئیات برای طراحی سازه‌ها.
پیاده‌سازی نقاط: انتقال دقیق نقاط طراحی‌شده به زمین.
کنترل کیفیت: بررسی انطباق سازه‌ها با نقشه‌ها.
کاربردهای غیرعمرانی: مانند باستان‌شناسی، زمین‌شناسی و تحقیقات جنایی.

مزایا و ویژگی‌های توتال استیشن

توتال استیشن به دلیل دقت بالا، سرعت در جمع‌آوری داده‌ها و امکان ذخیره‌سازی اطلاعات در نرم‌افزارهای کامپیوتری، به ابزاری ضروری در مهندسی عمران تبدیل شده است. مدل‌های پیشرفته مانند محصولات شرکت صنعت پوشش آریانا، با ارائه خدمات پس از فروش و کیفیت بالا، گزینه‌ای مناسب برای پروژه‌های حرفه‌ای هستند. این دستگاه‌ها با شاقول لیزری، صفحه‌نمایش لمسی و باتری‌های با ظرفیت بالا، کاربری آسان و دوام طولانی را تضمین می‌کنند.

چالش‌ها و نکات اجرایی

انتخاب توتال استیشن مناسب به عواملی مانند دقت موردنیاز، برد اندازه‌گیری (تا 5000 متر با منشور)، شرایط محیطی و بودجه بستگی دارد. برندهای معتبر مانند لایکا، سندینگ و ژئومکس استانداردهای بالایی ارائه می‌دهند، اما کالیبراسیون منظم و آموزش اپراتور برای حفظ دقت ضروری است. در محیط‌های با موانع دید، استفاده از مدل‌های مجهز به GPS یا بدون منشور توصیه می‌شود.

توتال استیشن + GPS

بعضی از توتال استیشن ها شامل GPS می شوند که این دو فناوری را ترکیب می کند تا بتواند از مزیت هر دو آنها (GPS = بین نقاط برداشتی نیازی به دید مستقیم ندارد و توتال استیشن قدیمی = مشاهدات به وسیله این دستگاه در مقایسه با GPS به خصوص در محور عمودی از دقت بیشتری بر خوردار است) بهره برد و از خطا و زیان هر یک از آن ها (GPS = دقت پایین در راستای عمودی و بدون قرارگیری روی نقطه دقت کمتر می شود و توتال استیشن = نیاز به دید مستقیم دارد و باید نسبت به یک نقطه مشخص یا یک خط بین دو نقطه یا نقاط بیشتر توجیه شود) بکاهد.

مکانیزم اندازه گیری توتال استیشن

بیشتر دستگاه های توتال استیشن مدرن، توسط ابزار نوری-الکترونیکی که بارکدهای دیجیتال بسیار دقیق حکاکی شده روی دیسک ها یا سیلندرهای شیشه ای چرخان در داخل دستگاه را اسکن می کنند، زوایا را اندازه گیری می کنند. با کیفیت ترین توتال استیشن ها توانایی اندازه گیری زوایا با دقت کمتر از ۰٫۵ ثانیه کمانی را دارند. توتال استیشن های ارزان با درجه ساختمانی زوایا را با دقت ۵ یا ۱۰ ثانیه کمانی اندازه گیری می کنند.

اندازه گیری فاصله با یک مایکرویو مدوله شده یا سیگنال حامل مادون قرمز بهبود یافته است، که این سیگنال به وسیله یک گسیل کننده solid-state کوچک که در قسمت نوری دستگاه قرار دارد، تولید شده و توسط شی بازتاب می شود. الگوی مدولاسیون در سیگنال بازتاب شده توسط یک کامپیوتر که در داخل توتال استیشن قرار دارد خوانده و تفسیر می شود.

فاصله، به وسیله فرکانس های چندگانه گسیلی و دریافتی و همچنین با شمارش تعداد صحیح طول موج های هر فرکانس تا نقطه مورد نظر تعیین می شود.

بیشتر توتال استیشن ها از یک منشور شیشه ای به عنوان بازتاب کننده سیگنال EDM استفاده می کنند و می توانند تا چند کیلومتر را اندازه گیری کنند. اما بعضی از دستگاه ها بدون رفلکتور هستند و می توانند فاصله هر شی با رنگ روشن را تا چند صد متر به سادگی اندازه گیری کنند.

EDM توتال استیشن می تواند فواصل را با دقت ۱/۱۰ میلیمتر یا ۱/۱۰۰۰ فوت اندازه گیری کند. اما دقت بیشتر وسایل نقشه برداری زمینی یک میلیمتر یا ۱/۱۰۰ فوت است. بعضی از توتال استیشن های مدرن، رباتیک هستند. یعنی این امکان را به اپراتور می دهند که دستگاه را از یک فاصله به وسیله کنترل از راه دور هدایت کند. با این خصوصیت دستگاه، دیگر نیازی به شخص نگهدارنده منشور (رفلکتور) روی نقطه ای که باید برداشت شود نیست. اپراتور خود، رفلکتور را نگه می دارد و دستگاه توتال استیشن را از نقطه برداشتی کنترل می کند.

جمع بندی

توتال استیشن با تلفیق فناوری‌های نوری و الکترونیکی، نقشه‌برداری را سریع‌تر، دقیق‌تر و کارآمدتر کرده است. این ابزار نه‌تنها در مهندسی عمران، بلکه در صنایع مختلف جایگاه ویژه‌ای دارد. انتخاب دستگاه باکیفیت از تولیدکنندگان معتبر و رعایت نکات نگهداری، سرمایه‌گذاری مطمئنی برای پروژه‌های بلندمدت است.
