راهنمای کامل استفاده از اسکنر لیزری در نقشه برداری سه‌بعدی

در پروژه‌های نقشه‌برداری مدرن، دقت و سرعت تهیه داده‌های سه‌بعدی به‌طرز چشمگیری تعیین‌کننده موفقیت نقشه‌برداری است؛ اسکنر لیزری در نقشه برداری ابزاری است که این خواسته را برآورده می‌کند. اگر با مشکل ثبت دقیق هندسه‌های پیچیده، هم‌پوشانی داده‌ها یا زمان‌بر بودن برداشت‌های زمینی مواجه هستید، ادامه این راهنما به شما کمک می‌کند تا با اصول، روش‌ها و نکات عملی استفاده از اسکنرهای لیزری در نقشه‌برداری سه‌بعدی آشنا شوید و تصمیمات فنی بهتری بگیرید.
اسکنر لیزری به عنوان فناوری‌ای که نقاط میلیون‌ها سطح را در مدت کوتاهی ثبت می‌کند، تحول بزرگی در صنعت ژئوماتیک، معماری، باستان‌شناسی و مهندسی عمران ایجاد کرده است. این نوشته به شکلی کاربردی و تخصصی، از تعریف علمی تا تنظیمات میدانی، پردازش داده و معیارهای انتخاب دستگاه را پوشش می‌دهد تا مهندسین و تیم‌های نقشه‌برداری بتوانند پروژه‌های سه‌بعدی خود را با کیفیت و بازدهی بالاتر اجرا کنند.
مهم است بدانیم هر پروژه دارای نیازهای متفاوتی است: از برداشت ترازهای دقیق تا مدل‌سازی کامل داخلی و خارجی سازه‌ها یا تهیه ابرنقاط برای تحلیل تغییرات زمانی. در این راهنما نمونه‌های عملی، فهرست‌های چک‌لیستی برای کار میدانی و نکات پردازش ارائه می‌شود تا علاوه بر درک تئوریک، توانمندی اجرای یک گردش کار کامل را نیز داشته باشید.

اسکنرهای لیزری چیست و اصول عملکرد آن‌ها

اسکنر لیزری دستگاهی است که با ارسال پالس یا پرتو مداوم لیزر به سطوح، فاصله تا هر نقطه را محاسبه و یک ابرنقاط سه‌بعدی تولید می‌کند. دو روش رایج اندازه‌گیری شامل زمان انتشار و بازگشت پالس (Time-of-Flight) و فازسنجی (Phase-Shift) است؛ مدل‌های Time-of-Flight برای بردهای بلند مناسب‌اند و فازسنجی دقت بالاتری در بردهای کوتاه تا میانه ارائه می‌دهد. میزان دقت، برد موثر، نرخ برداشت (points/sec) و زاویه اسکن از مؤلفه‌های کلیدی عملکرد هستند.
پارامترهای مهم: دقت فاصله‌ای، رزولوشن زاویه‌ای، نرخ نمونه‌برداری، برد مؤثر و نوع لیزر (چشمک‌زن یا پیوسته).
نحوه کار: با ثبت برد و زاویه پرتو، هر نقطه به مختصات X,Y,Z تبدیل می‌شود و یک ابرنقطه شکل می‌گیرد؛ اگر هم‌زمان دوربین RGB نصب باشد، رنگ به هر نقطه متصل می‌شود.
محدودیت‌ها: سطوح بازتاب‌دهنده، باران و گردوغبار می‌توانند نویز ایجاد کنند؛ سطوح بسیار تیره یا شفاف خوانایی لیزر را کاهش می‌دهند.
برای مثال در یک پروژه تونل‌سازی، اسکنر فازسنجی با رزولوشن بالا برای ثبت پروفیل‌های دقیق انتخاب می‌شود، در حالی که برای برداشت گسترده از محوطه‌های شهری ممکن است اسکنر Time-of-Flight با برد طولانی و نرخ برداشت بالا کارآمدتر باشد.
انواع اسکنر لیزری مورد استفاده در نقشه‌برداری
اسکنرهای لیزری را می‌توان بر اساس پلتفرم و تکنولوژی به چند دسته تقسیم کرد: ایستگاهی (terrestrial)، هوابرد (airborne)، دستی/قابل حمل (handheld) و اسکنرهای موبایل (mobile mapping). هر نوع برای کاربردهای خاصی مناسب است؛ مثلاً اسکنر ایستگاهی برای دقت بسیار بالا در فضاهای کوچک و متوسط مناسب است، در حالی که اسکنر هوابرد برای نقشه‌برداری گستره‌های وسیع و تولید مدل ارتفاعی و ابرنقاط پروژه‌های شهری یا جنگلی کاربرد دارد.
اسکنر ایستگاهی: دقت میلی‌متری تا سانتی‌متری، مناسب برای معماری و سازه‌ها.

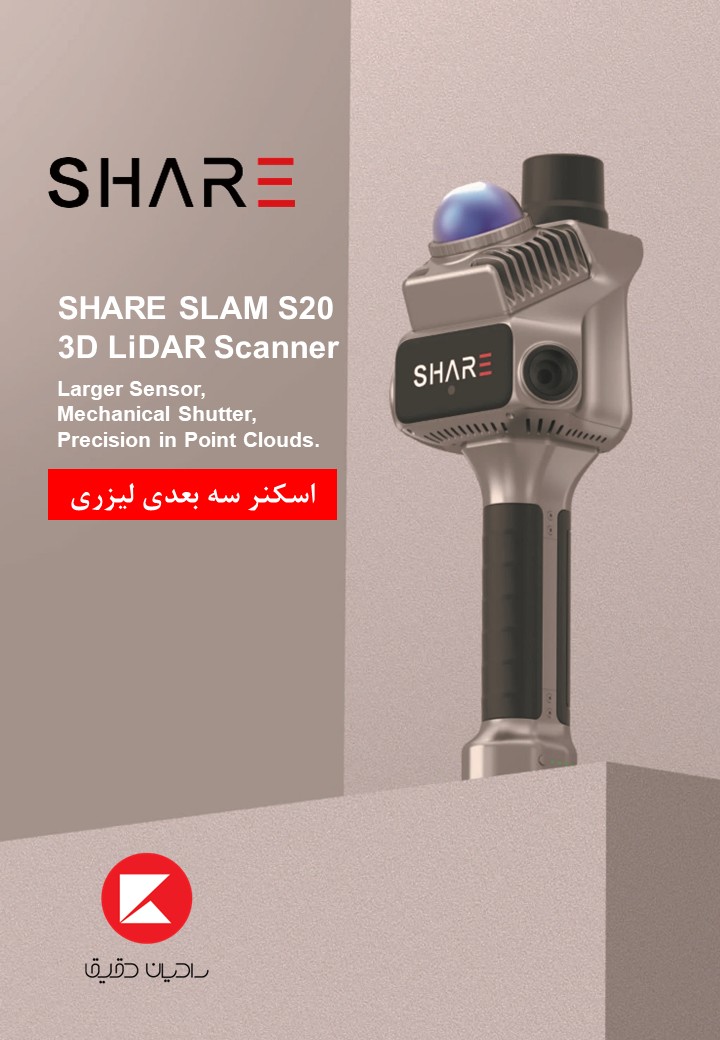

اسکنر دستی/پرتابل: سرعت بالا در محیط‌های داخلی و محیط‌های پرمانع، مناسب برای اسکن سریع اجسام پیچیده.
اسکنر موبایل (بدون GNSS یا با IMU): نصب برروی خودرو یا کوله‌پشتی برای برداشت طولی مانند خیابان‌ها و خطوط ریلی.
هوابرد: جمع‌آوری داده در مقیاس‌های وسیع، اغلب همراه با سنجش از دور و دوربین‌های چندطیفی.
برای انتخاب نوع مناسب، باید به معیارهایی مثل دقت مورد نیاز، محیط کاری (داخل/خارج)، زمان در دسترس برای برداشت، دسترسی به نقاط کنترل زمینی و بودجه توجه کنید. به طور نمونه پروژه مرمت یک بنای تاریخی با نیاز به جزئیات ظریف، اسکنر ایستگاهی با رزولوشن بالا را می‌طلبد، در حالی که پایش تغییرات شبکه جاده‌ای شهری با اسکنر موبایل سریع‌تر و اقتصادی‌تر انجام خواهد شد.
کاربردها و مزایا در پروژه‌های نقشه‌برداری سه‌بعدی
اسکنر لیزری در نقشه برداری کاربردهای متنوعی دارد که شامل تهیه مدل‌های سه‌بعدی، تهیه نقشه‌های توپوگرافی، تحلیل تغییرات زمانی (monitoring)، بازرسی سازه، مستندسازی میراث فرهنگی و حمایت از طراحی/شبیه‌سازی می‌شود. مزایای اصلی شامل سرعت برداشت بالا، ثبت دقیق هندسه‌های پیچیده، امکان بازخوانی اطلاعات بعد از برداشت و تولید خروجی‌هایی مانند ابرنقاط، شبکه سه‌ضلعی (mesh) و مدل‌های CAD/BIM است.
نمونه کاربرد: تهیه نقشه دقیق یک پل قدیمی برای طراحی تقویت؛ اسکنر لیزری امکان تشخیص ترک‌ها، نشست‌ها و تغییر هندسی را با دقت میلی‌متری فراهم می‌کند.
مزیت اقتصادی: کاهش جلسات میدانی و امکان استخراج داده‌های مختلف از یک برداشت اولیه، هزینه کل پروژه را کاهش می‌دهد.
قابلیت ادغام: داده‌های لیزری به‌سادگی با تصاویر هوایی، داده‌های GNSS و مدل‌های توپوگرافی ترکیب می‌شوند.
آمارهای صنعتی نشان می‌دهد در پروژه‌های ساختمانی بزرگ، استفاده از اسکنر لیزری میانگین زمان بازطراحی را تا 30–50٪ کاهش می‌دهد و دقت نقشه‌برداری را به مراتب افزایش می‌دهد؛ این موضوع به ویژه در پروژه‌های بازسازی و تعمیرات اهمیت دارد که ثبت وضعیت فعلی سازه ضروری است.

ثبت نقاط کنترل، هم‌سنجی و اصول پردازش ابرنقاط
جمع‌آوری داده خام تنها نخستین گام است؛ هم‌سنجی (registration) و اتصال ایستگاه‌های اسکن به هم و به نظام مرجع زمینی از اهمیت حیاتی برخوردارند. استفاده از نقاط کنترل زمینی (GCP) دارای مختصات دقیق GNSS یا روش‌های ترای‌انگولاسیون داخلی باعث می‌شود ابرنقاط در یک مرجع مکانی یکپارچه قرار گیرند. دو رویکرد رایج برای هم‌پوشانی: استفاده از ویژگی‌های طبیعی/مصنوعی برای تطبیق ابرنقاط و اتصال با استفاده از مرزهای مشترک بین اسکن‌ها.
چک‌لیست میدانی برای ثبت کنترل: تعداد و توزیع کافی نقاط کنترل، ثبت مختصات دقیق GNSS، شماره‌گذاری منظم و ثبت تصاویر مرجع.
الگوریتم‌های هم‌سنجی: ICP (Iterative Closest Point) برای جفت‌سازی ابرنقاط و ثبت روش مبتنی بر اهداف (targets) که برای دقت بالاتر توصیه می‌شود.
ملاحظات عملی: حداقل پوشش هم‌پوشانی بین ایستگاه‌ها 30–50٪ و در شرایط پیچیده افزایش آن به 60–70٪ توصیه می‌شود.
پس از هم‌سنجی، عملیات فیلترینگ برای حذف نویز، تفکیک سطوح زمین از سازه و کاهش حجم داده انجام می‌شود. انتخاب پارامترهای فیلتر و تراکم نمونه‌برداری بر کیفیت نهایی مدل تأثیر مستقیم دارد؛ بنابراین عملیات پردازش باید با توجه به هدف نهایی (نقشه توپوگرافی، مدل BIM، تحلیل حجم، و غیره) تنظیم شود.
فیلترینگ، کاهش حجم و استخراج مدل‌های سه‌بعدی
ابرنقاط خام اغلب شامل نویز، نقاط پراکنده و داده‌های تکراری است که باید قبل از استخراج مدل حذف شوند. روش‌های رایج شامل فیلتر آماری برای حذف نقاط پرت، فیلتر برداری برای صاف‌سازی سطوح و الگوریتم‌های طبقه‌بندی برای جدا کردن زمین، پوشش گیاهی و سازه هستند. پس از پاک‌سازی، تبدیل ابرنقاط به مش سه‌بعدی (triangulation) یا مدل سطحی شبکه‌ای انجام می‌شود که برای تحلیل‌های حجمی و خروجی‌های CAD/BIM استفاده می‌شود.
نکات عملی: تنظیم پارامترهای فیلتر بر اساس چگالی نقاط و نوع سطح؛ کاهش بیش از حد چگالی منجر به از دست رفتن جزئیات می‌شود.
ابزارها: استفاده از نرم‌افزارهای تخصصی پردازش ابرنقاط که قابلیت پردازش دسته‌ای و استفاده از GPU دارند، روند پردازش را تسریع می‌کند.
خروجی‌ها: DEM/DSM، مش‌های مشبک، خطوط تیغه‌بندی (breaklines) و فایل‌های قابل وارد شدن به نرم‌افزارهای طراحی.
ثبت زمانی و پایش تغییرات (Monitoring)
یکی از مزیت‌های کلیدی اسکنر لیزری امکان تکرار برداشت در بازه‌های زمانی مختلف و تحلیل تغییرات هندسی است. برای پایش، ضروری است که هر برداشت با همان نظام مرجع و تعداد و موقعیت نقاط کنترل یکسان انجام شود تا تغییرات واقعی تفکیک شوند. تحلیل تفاوت ابرنقاط (cloud-to-cloud) و محاسبه مقادیر جابجایی سطحی و حجمی، ابزارهای کاربردی برای ارزیابی نشست، فرسایش یا تغییرات ساختاری هستند.
نکات پایش: تعیین خطوط مرجع پایدار، استفاده از اهداف دائمی و ثبت شرایط محیطی (دما، رطوبت) که ممکن است بر دقت تأثیر بگذارند.
معیار تشخیص تغییر: تعیین آستانه خطا براساس دقت دستگاه و پراکندگی داده‌ها؛ تغییراتی پایین‌تر از آستانه فاقد اعتبار آماری خواهند بود.
معیارهای انتخاب دستگاه و نکات عملی در خرید و بهره‌برداری
هنگام انتخاب اسکنر لیزری مناسب برای نقشه‌برداری سه‌بعدی، باید توازنی میان دقت، برد، نرخ برداشت، وزن و قابلیت حمل و بودجه برقرار شود. سؤال‌های کلیدی که باید پاسخ داده شوند عبارت‌اند از: میزان دقت مورد نیاز پروژه چقدر است؟ برداشت در فضای باز یا داخلی انجام می‌شود؟ آیا نیاز به رنگ‌دهی ابرنقاط (RGB) هست؟ آیا ادغام با GNSS/IMU ضروری است؟ پاسخ به این پرسش‌ها گزینه‌های مناسب را محدود می‌کند.
معیار فنی: دقت فاصله‌ای (مثلاً ±2–10 میلی‌متر)، رزولوشن زاویه‌ای، نرخ نقاط بر ثانیه و برد عملی.
پشتیبانی نرم‌افزاری و اکوسیستم: فرمت‌های خروجی، ابزار هم‌سنجی، قابلیت اتصال به نرم‌افزارهای BIM/CAD و به‌روزرسانی‌های سیستم عامل دستگاه.
ملاحظات فنی میدانی: نیاز به باتری اضافه، شرایط نگهداری، کالیبراسیون دوره‌ای و آموزش تیم فنی برای برداشت صحیح.
برای مثال در پروژه‌های شهری نیازمند برداشت‌های سریع با پوشش وسیع، یک اسکنر موبایل همراه با IMU/GNSS و سیستم‌های هم‌زمان‌سازی می‌تواند کارایی بالاتری داشته باشد، در حالی که برای برداشت داخلی یک بنای تاریخی، یک اسکنر ایستگاهی با دقت و رزولوشن بالا ترجیح داده می‌شود. همیشه یک برنامه آزمون اولیه (pilot) در فضای مشابه پروژه انجام دهید تا پارامترها و روش‌ها تنظیم شوند.
جمع‌بندی: استفاده از اسکنر لیزری در نقشه‌برداری سه‌بعدی تحولی در دقت، سرعت و قابلیت‌های تحلیل فراهم می‌آورد؛ اما بهره‌برداری موفق مستلزم انتخاب دستگاه مناسب، برنامه‌ریزی میدانی دقیق، ثبت نقاط کنترل معتبر و پردازش صحیح ابرنقاط است. رعایت نکات فنی مانند انتخاب نوع اسکنر بر اساس برد و دقت، اطمینان از هم‌سنجی دقیق ایستگاه‌ها، توجه به شرایط محیطی و استفاده از روش‌های مناسب فیلترینگ و مدل‌سازی تضمین‌کننده خروجی‌های باکیفیت خواهد بود. با پیاده‌سازی چک‌لیست‌های میدانی و اجرای گردش کار استاندارد، می‌توانید از مزایای کامل اسکنر لیزری در پروژه‌های نقشه‌برداری سه‌بعدی بهره‌مند شوید و نتایج قابل‌اعتماد و قابل‌استفاده برای طراحی، نظارت و تحلیل ارائه دهید.
